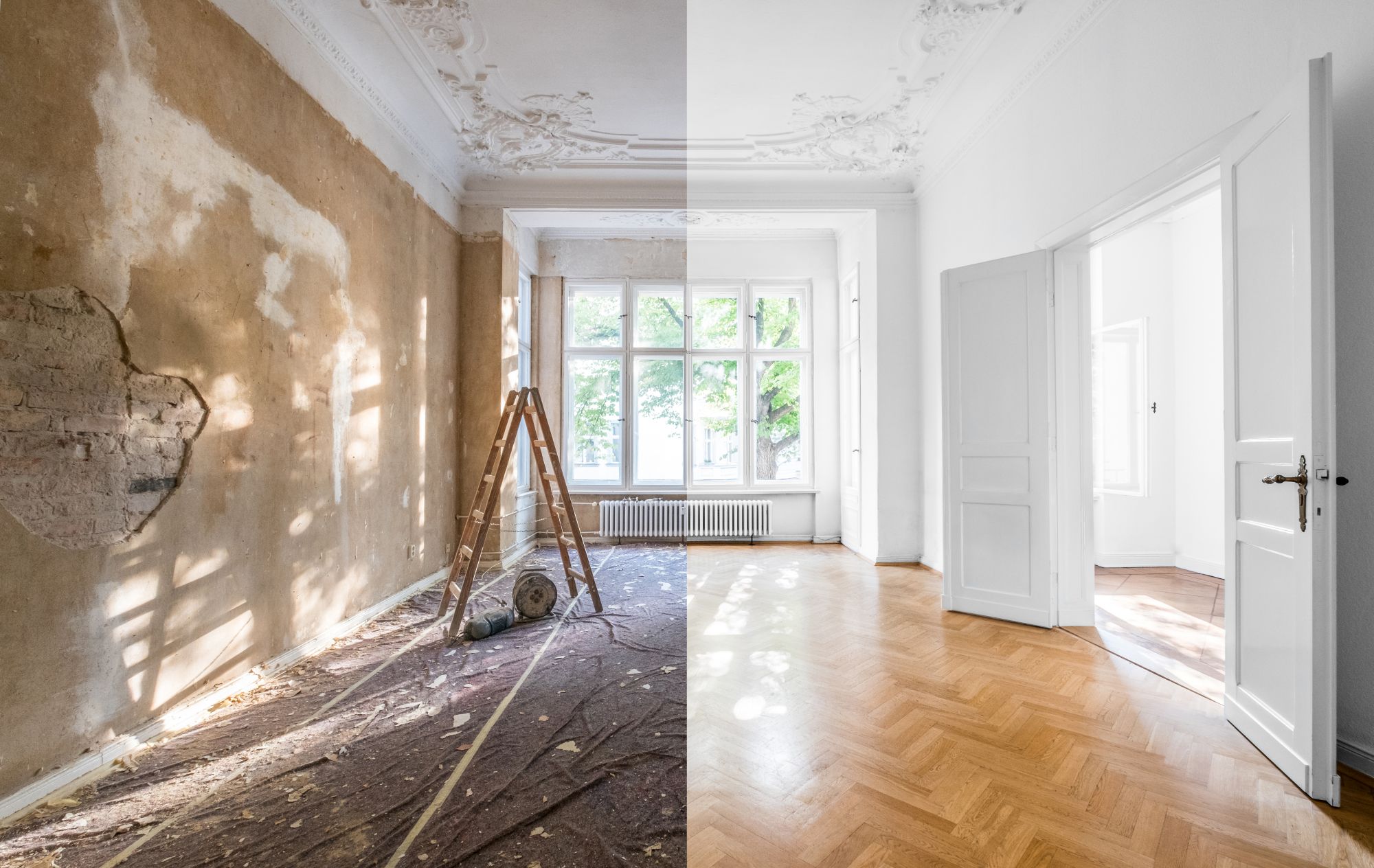

Prieš ir po renovacijos: kaip palyginti skenavimus neprarandant konteksto

Įrašai apie būklę prieš ir po renovacijos paprastai yra telefoninių nuotraukų, el. laiškų su atnaujinimais ir matavimų, kuriuos atliko tą dieną vietoje buvęs asmuo, mišinys. Tai gali puikiai veikti iki projekto užbaigimo, kai kam nors reikia tiksliai patvirtinti, kas pasikeitė.

„Prieš“ nuotrauka gali būti padaryta iš koridoriaus, o „po“ – iš tolimiausio kampo, o pradinė brigada jau yra persikėlusi į kitą darbą. Baigus griovimo darbus, tose nuotraukose užfiksuota erdvė jau nebeegzistuoja, o jei nuotrauka buvo padaryta iš netinkamo kampo, niekas negali įrodyti, kas ten buvo.

Kiekvieno etapo užfiksavimas kaip palyginamų vaizdų rinkinys daro pažangos stebėjimą ir darbų patikrinimą kur kas patikimesnius. Nuoseklus etapų fiksavimas padeda vertintojui nepasiklysti, kai jis pereina nuo vieno etapo prie kito. Šiame vadove aprašoma, kaip dokumentuoti renovaciją ir palyginti etapus neprarandant erdvinio konteksto – nuo pradinio būklės įvertinimo iki darbų užbaigimo.

Pagrindinės išvados

• Renovacijos „prieš“ ir „po“ nuotraukos, padarytos iš skirtingų kampų, aukščių ir naudojant skirtingus objektyvus, negali būti suderintos, todėl jos nėra tinkamos norint įrodyti, kas pasikeitė, kas buvo įrengta ir ar darbai atitinka numatytą apimtį.
• 3D skenavimas užfiksuoja kiekvieną renovacijos etapą iš tų pačių taškų, pateikdamas patikrinamus matmenis, todėl komandos gali palyginti etapus ir patvirtinti atliktus darbus be papildomo apsilankymo.
• „Matterport“ funkcija „Side-by-Side“ rodo du tos pačios erdvės skenus sinchronizuotame vaizde, todėl peržiūrėtojai gali peržiūrėti būklę prieš ir po renovacijos iš tos pačios vietos, neprarandant orientacijos.

Problema su nuotraukomis „prieš“ ir „po“ renovacijos

Teoriškai atrodo, kad nuotraukų pakanka. Tačiau kai reikia atsakymo į konkretų klausimą apie darbų apimtį, būklę ar užbaigtus darbus, dauguma nuotraukų „prieš“ ir „po“ renovacijos negali to patikimai užtikrinti.

Pagrindinė problema – orientacija. Nuotraukos, padarytos iš skirtingų kampų, aukščių ir naudojant skirtingus objektyvus, nesutampa, net jei jose matoma ta pati siena. Kiekvieną kartą, kai vertintojas perjungia tarp „prieš“ ir „po“, prieš lygindamas ką nors, jis turi išsiaiškinti, kur stovi ir į kurią pusę žiūri. Jis gaišta laiką, bandydamas nustatyti savo vietą kambaryje, vietoj to, kad spręstų, ar darbai atlikti teisingai.

Kiekvieną kartą, kai vertintojas perjungia tarp „prieš“ ir „po“, prieš lygindamas ką nors, jis turi išsiaiškinti, kur stovi ir į kurią pusę žiūri.

Nuotraukos ne tik dezorientuoja žmones, bet ir kaupiasi. Kai renovacijos vaizdinė medžiaga išsibarsčiusi po telefono fotoalbumus, el. pašto pokalbius ir bendrai naudojamus aplankus, suderinti vieną etapą su kitu tampa kur kas sudėtingiau. Taigi projektų vadovai galiausiai priversti klientams, nuomininkams, savininkų grupėms ir vadovams vėl ir vėl rodyti tuos pačius pokyčius.

Patikimam palyginimui reikalingi trys dalykai:

• Vienodi stebėjimo taškai kiekviename etape, kad tas pats vaizdas sutaptų su kiekvienu etapu
• Patikrinami matmenys, kad atstumus ir tarpelius būtų galima patikrinti net po to, kai darbininkai išeis
• Išsaugota erdvinė orientacija, kad peržiūrėtojas visada žinotų, kurioje erdvės vietoje jis yra

Objekto 3D skenavimas prieš ir po renovacijos užfiksuoja visus tris dalykus. Skaitmeniniai dvyniai užfiksuoja visą erdvę ir jos erdvinį kontekstą, todėl bet kuriame projekto etape galite naršyti ir matuoti kiekvieną etapą. Tokiu būdu komandos gauna įrašą, į kurį gali grįžti.

Kaip stebėti ir patvirtinti renovacijos projekto pažangą

Toliau pateikti žingsniai apima, kaip dokumentuoti kiekvieną renovacijos etapą ir palyginti etapus vienas šalia kito. Kiekvienas iš jų remiasi nuosekliu fiksavimu, todėl įrašas išlieka palyginamas nuo pradinio taško iki perdavimo.

1. Dokumentuokite būklę prieš renovaciją, kol darbas dar neprasidėjo

Skenavimas prieš renovaciją yra vertingiausias viso projekto duomenų rinkinys. Tai objektyvus įrašas, kuriuo komanda remiasi, jei kas nors ginčija pradinę erdvės būklę, ir jo nebus galima atkurti, kai prasidės griovimo darbai. Teisingas jo atlikimas užtikrina visų vėlesnių palyginimų tikslumą.

Norint tai atlikti gerai, pirmiausia reikia užtikrinti visapusišką aprėptį. Nuskenuokite visą erdvę, o ne tik tas vietas, kurios, kaip tikimasi, pasikeis. Aplinkinės patalpos, gretimos sienos ir bendros sistemos suteikia vėlesniems palyginimams reikalingą kontekstą, o klausimai retai apsiriboja tik viena patalpa, įtraukta į projektą. „Matterport“ skaitmeninis dvynys saugo visą tą kontekstą vienoje vietoje, paruoštą peržiūrai bet kuriame projekto etape.

Toliau nuspręskite, kur atlikti kiekvieną skenavimą, naudodami nuoseklius, pakartojamus stebėjimo taškus. „Prieš“ duomenų rinkinys, kuriame naudojamos tos pačios pozicijos kaip ir kiekviename vėlesniame etape, leidžia lengvai suderinti statybos etapus.

Atliekant virtuvės ar vonios kambario rekonstrukciją, tai galėtų reikšti skenavimą iš durų angos, kriauklės ir tolimiausio kampo prieš griovimo darbus, užfiksuojant pradinį išplanavimą, įrangą ir apdailą. Tas pats metodas tinka ir komercinėms patalpoms, nuomininkų butams ar visam pastatui.

Taip pat patikrinkite matmenis pradiniame etape. Skenavimas sukuria automatinius matavimus patalpų matmenims ir plotui, todėl bet kas gali patikrinti tarpą ar aukštį tiesiog iš savo darbo stalo.

Komandoms, kurioms reikalinga faktinės būklės dokumentacija, kad būtų galima palyginti su pradiniu projektu, „Pro3“ kamera užtikrina „LiDAR“ lygio tikslumą – fiksuoja išmatuojamus duomenis su 20 mm tikslumu 10 metrų atstumu.

Užrašykite pastabas, kol esate vietoje. Prisekite žymes su specifikacijų, nuorodų, pažeidimų ir žinomų sąlygų detalėmis būtent toje vietoje, kuriai jos taikomos. Tada diskusijas apie jas tvarkykite toje pačioje vietoje naudodami pastabas. Kontekstas išlieka pačiame modelyje, o ne atskirame faile.

2. Palyginkite renovacijos etapus neprarandant orientacijos

Norint palyginti du 3D modelius arba erdves, etapai turėtų būti užfiksuoti kaip rinkinys. Atlikite skenavimą šiuose etapuose:

1. Prieš griovimą
2. Griovimas
3. Pagrindiniai montavimo darbai
4. Apdailos darbai
5. Galutinis užbaigimas

Fiksuojant šiuos etapus nuosekliu dažnumu, kiekvieno apsilankymo metu išlaikomi tie patys stebėjimo taškai ir aprėptis, todėl kartu jie sudaro palyginamą chronologinę seką, o ne vienkartinių nuotraukų rinkinį.

Turint laiko juostą, vertintojams reikia būdo palyginti etapus neprarandant erdvinio konteksto. Sinchronizuotas „Side-by-Side“ vaizdas vienu metu rodo du tos pačios erdvės skenus. Naršant vieną vaizdą, kitas perkeliamas į atitinkamą stebėjimo tašką, todėl vertintojas mato abu etapus iš tos pačios vietos. Vertintojai skiria laiką darbui vertinti, o ne vaizdų suderinimui.

Net ir suderinus vaizdus, netvarka gali paslėpti būtent tą pokytį, kurį bandote patvirtinti. Norėdami tai išspręsti, naudokite funkciją „Defurnish“, kuri vienu paspaudimu skaitmeniniu būdu pašalina baldus ir kitus daiktus iš skenavimo. Struktūriniai ir statybiniai pokyčiai matomi aiškiai, ir niekas netrukdo palyginimui.

Niujorko generalinis rangovas „Wesbuilt Construction“ kas dvi savaites atlikdavo skenavimus ir susiedavo juos su „Procore“, taip centralizuodama statybvietės dokumentaciją kartu su užklausų dėl informacijos (RFI) ir pastabų tvarkymo procesais. Lygindama kiekvieną naują skenavimą su ankstesniais, komanda stebėjo pokyčius laikui bėgant ir patvirtino, kad darbai vyksta pagal grafiką.

Nuotoliniu būdu dirbantys savininkai ir architektai galėjo stebėti procesą, nevažiuodami į statybvietę. Naudodama „Matterport“ ir „Procore“, „Wesbuilt“ sumažino pakartotinių darbų skaičių 36 %, nes problemos buvo nustatomos anksčiau, o pretenzijų ir teisminių ginčų skaičius sumažėjo 17 %.

3. Patikrinkite, ar atlikti darbai atitinka sutartą apimtį

Patikrinimas leidžia įvertinti, ar įrengti darbai atitinka specifikacijas. Norėdami tai išsiaiškinti, naudokite matavimo režimą, kad tiesiogiai modelyje užfiksuotumėte konkrečius atstumus, matmenis ir tarpelius.

Datuotas vaizdinis įrašas taip pat padeda išspręsti bet kokius nesutarimus dėl patalpų būklės prieš pradedant darbus. Paimkime pavyzdį – beveik užbaigtą biuro įrengimą. Nuomininko techninės priežiūros komanda atkreipia dėmesį į durų angą, kuri atrodo siauresnė nei brėžiniuose, o rangovas teigia, kad ji buvo pastatyta pagal specifikacijas.

Užuot planavę bendrą apžiūrą vietoje, abi šalys atidaro galutinį skenavimą, išmatuoja angą ir palygina ją su patvirtintais planais. Klausimas išsprendžiamas per kelias minutes, o įrašas išlieka archyve, jei vėliau kiltų kokių nors garantinių pretenzijų.

4. Sukurkite suinteresuotosioms šalims parengtą renovacijos įrašą

Sukurkite suinteresuotosioms šalims parengtą renovacijos dokumentaciją su nuosekliais vaizdais, patikrinamais matavimais, prie vietos priskirtomis pastabomis ir aiškiai pažymėtais etapais.

Naudokite šį fiksavimo modelį, kad dokumentacija būtų išsami:

Etapas	Ką įtraukti
Prieš pradedant renovaciją	– Nuskenuokite visą erdvę – Užfiksuokite pradinius matavimus – Pažymėkite esamą būklę
Statybos metu	– Skenuokite kiekvieną etapą – Pažymėkite užsakymų pakeitimus ten, kur jie įvyksta
Po perdavimo	– Nuskenuokite užbaigtą erdvę iš tų pačių taškų – Pažymėkite įrašą perdavimui

Pridėkite kontekstą prie kiekvieno skenavimo, pažymėdami detales, paaiškinančias darbą ir už jo slypinčius sprendimus. Naudokite žymes, kad priskirtumėte specifikacijų nuorodas, trūkumų sąrašą ir pakeitimų užsakymus prie tikslios vietos, kuriai jie taikomi, o ne išbarstytumėte po elektroninių laiškų grandinę.

Tačiau ne visiems reikia matyti kiekvieną žymę. Atrinktos peržiūros leidžia įvairiems suinteresuotiesiems asmenims, pavyzdžiui, klientams, nuomininkams, savininkams, vadovams ar užbaigimo komandoms, matyti tik tai, kas jiems aktualu, taip pašalinant nereikalingą informaciją iš peržiūros.

Po projekto perdavimo įrašas tampa išeities tašku užbaigimui, garantiniam aptarnavimui, draudimo išmokų prašymams ir viskam, kas bus toliau, todėl dokumentacijos niekada nereikės kurti iš naujo.

Kaip pritaikyti palyginimo seką pagal renovacijos projekto tipą

Etapai, tempas ir tikslinė auditorija kinta priklausomai nuo projekto tipo. Fiksavimo tvarka išlieka ta pati, tačiau keičiasi tai, į ką nukreipiate dėmesį.

Šie įprasti projekto tipai parodo, kiek skiriasi požiūris:

• Nuomininkų patalpų pritaikymas: užfiksuokite tuščią patalpų korpusą, paruošiamuosius darbus ir apdailą, kad nuomotojai ir būsimi nuomininkai galėtų patvirtinti atliktų darbų apimtį prieš įsikeliant
• Modernizavimas ir sistemų atnaujinimas (MEP, šildymo, vėdinimo ir oro kondicionavimo sistemos, konstrukcijos): atlikite skenavimą prieš uždengiant viską ir dar kartą po to, kad paslėpti darbai būtų užfiksuoti įrenginių priežiūros ir būsimų remonto darbų tikslais
• Pertvarkymai ir atnaujinimai (biurai, prekybos patalpos, viešbučiai): fiksuokite rečiau, orientuodamiesi į projektavimo etapus, ir remkitės „prieš“ ir „po“ vaizdais, kad suderintumėte suinteresuotųjų šalių lūkesčius dėl galutinio išvaizdos rezultato
• Daugiabučių namų ir nekilnojamojo turto portfelio darbai: standartizuokite tuos pačius fiksavimo taškus visose patalpose ir objektuose, kad palyginimai išliktų nuoseklūs dideliu mastu
• Apgyvendinimo sektoriaus PIP: užfiksuokite paslėptų sistemų dokumentaciją techninės priežiūros komandai, kuri perims pastatą

Visų tipų projektuose ta auditorija, kuri turi daugiausia prarasti, paprastai pasirodo paskutinė. Pastatų priežiūros komanda perima sistemas, kurių montavimo ji niekada nematė, nekilnojamojo turto savininkas patvirtina darbų apimtį, kurios statybos proceso jis nematė, o techninės priežiūros komanda turi surasti uždarymo vožtuvą už užbaigtos gipso kartono sienos.

Pateikus šiai paskutinei auditorijai visą gyvavimo ciklo kontekstą – t. y. lengvai naršomą kiekvieno etapo įrašą – užtikrinama, kad užbaigtas projektas vėliau netaps techninės priežiūros spėlionių žaidimu.

Padarykite „prieš“ ir „po“ dokumentaciją įprasta praktika

Nuosekli dokumentacija atsiranda iš įprastos tvarkos, o ne iš skubėjimo prieš kiekvieną etapą.

Naudokite šį etapų sąrašą kaip gairę kiekvienam projektui:

• Prieš: užfiksuokite visą erdvę iš fiksuotų taškų, užrašykite pradinius matavimus ir plotus, pažymėkite esamą būklę, pažeidimus ir specifikacijų nuorodas
• Vykdymo metu: fiksuokite kiekvieną etapą (prieš griovimą, griovimą, paruošiamuosius darbus, apdailos darbus), pažymėkite pakeitimų užsakymus ir informacijos užklausas tiksliai ten, kur jie atsiranda, ir užsirašykite viską, kas paslėpta, kol dar nėra uždaryta
• Po: nuskenuokite užbaigtą erdvę iš tų pačių taškų, palyginkite galutinius matmenis ir tarpelius su projekto apimtimi bei pažymėkite įrašą užbaigimui, garantijai ir perdavimui

Paprasčiausias būdas užtikrinti šį nuoseklumą – vieningas, lengvai prieinamas dokumentavimo metodas. Skaitmeninis dvynys suteikia kiekvienam etapui tą pačią vietą, todėl visa komanda dirba naudodamasi vienu palyginamu duomenų rinkiniu, o ne ieškodama išsibarsčiusių failų.

Kaip užfiksuoti renovaciją Lietuvoje

Palyginamiems „prieš“ ir „po“ skenavimams nereikia savo skenerio – reikia, kad kas nors pakartotų tuos pačius stebėjimo taškus kiekviename etape. 1001pikselis skenuoja objektus „Matterport“ technologija ir perduoda paruoštą, matmenimis tikslų skaitmeninį dvynį, kurį galima matuoti ir dalytis su užsakovu, rangovu ar savininku.

Peržiūrėkite mūsų įgyvendintus projektus, susipažinkite su teikiamomis paslaugomis arba susisiekite, kad pradinė būklė būtų užfiksuota dar prieš prasidedant griovimo darbams.
